Kit Ciel étoilé  avec générateur de lumière

Instructions de montage

Installez le bloc lanterne dans un endroit ventilé.
Evitez de le placer près d’une source de chaleur. Température de fonctionnement < 40°C
Gardez à l’abri de l’humidité

Fibres

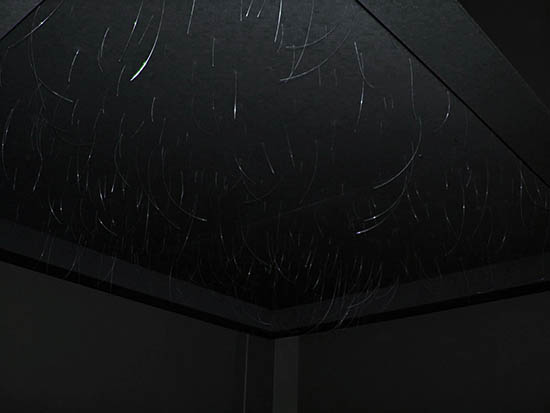

Avec une densité moyenne de 24 fibres/m², le système couvre une surface de 10m², soit un rectangle de 3 x 3,3m environ.
Centrer le massif étoilé en préservant une bande non éclairée de 60 à 120cm autour du plafond.
Répartissez les points lumineux en suivant un rythme aléatoire. Pour plus de réalisme, variez la densité par zones.
Les fibres ont une longueur de 3 mètres. Disposer le système de manière à ce que le point lumineux le plus éloigné soit à moins de 3,5m de la lanterne.

Conseil: n’essayez pas de reproduire la voûte céleste. D’une part il vous faudrait des milliers de fibres et d’autre part, vous ne gagnez pas en réalisme.




Astuces
Pour évaluer la densité, jetez des pièces de monnaie sur le sol et disposez-les suivant différentes densités jusqu’à trouver l’effet cherché.
Pour tracer les points au plafond, posez sur une pièce un pointeur laser dirigé vers le plafond et percez à l’endroit du point lumineux. Faites-vous aider pour répéter l’opération pour chaque pièce.
Introduire les fibres une par une en piquant le plafond avec une pointe acérée.
Relier le connecteur optique au boitier.
Verrouiller en serrant modérément la vis avec un tournevis cruciforme.
Fermer le plafond et couper les fibres qui dépassent avec une pince coupante.





Méthode alternative pour les plénums inaccessibles

Libérer les fibres en desserrant le presse-étoupe du connecteur optique.
Piquer ou percer le plafond en maintenant une densité régulière.
Passer les fibres une par une, puis les rassembler pour reconstituer le faisceau.
Enfiler le faisceau à travers le presse-étoupe et serrer.
Couper les fibres au ras du connecteur avec un fer chaud.


Réglages du moteur et de la lanterne

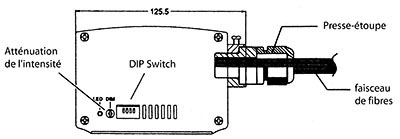

DIP Switch : le commutateur  de programmation à 6 pôles est accessible sur le coté de la lanterne.
Position ON : curseur en bas.
Les curseurs 1 à 5 déterminent le mode d’illumination.
Le 6e curseur autorise ou interdit l’illumination.  Il doit toujours être en position ON (vers le bas).



Réglage de l’intensité lumineuse

Le potentiomètre DIM permet de diminuer l’intensité lumineuse. Par défaut, il est réglé en usine sur la position maximum.
Mode d’emploi de la télécommande
Les curseurs 1 à 5 du DIP switch sont en position OFF, le curseur 6 en position ON.
Appuyer sur le bouton CANCEL de la télécommande.
La première colonne du tableau ci-dessous montre les 23 programmes d’illumination (00 à 22)
Pour activer un programme il faut entrer la valeur correspondant au programme choisi.
Par exemple, pour activer le programme 07, il faut appuyer successivement sur les touches 1 et 6 (2 et 5 ou 3 et 4 fonctionnent également)
Appuyer sur ENTER
En appuyant sur CANCEL, le système retourne à l’état programmé sur le DIP Switch (voir Programmation fixe ci-après).

Programmation fixe (sans télécommande)
La deuxième colonne du tableau indique la position des curseurs pour un usage sans télécommande.

Tableau de réglages (disque couleurs)

PGM

DIP Switch 1=ON

Effet

654321

00

100000

Bleu

01

100001

Bleu

02

100010

Pourpre

03

100011

Blanc

04

100100

Cyan

05

100101

Vert

06

100110

Jaune

07

100111

Bleu, Pourpre, Blanc, Cyan, Vert, Jaune – Commuté (2 secondes)

08

101000

Bleu, Pourpre, Blanc, Cyan, Vert, Jaune – Commuté (5 secondes)

09

101001

Bleu, Pourpre, Blanc, Cyan, Vert, Jaune – Commuté (10 secondes)

10

101010

Bleu, Pourpre, Blanc, Cyan, Vert  – Commuté (2 secondes)

11

101011

Bleu, Pourpre, Blanc, Cyan, Vert  – Commuté (5 secondes)

12

101100

Bleu, Pourpre, Blanc, Cyan, Vert  – Commuté (10 secondes)

13

101101

Pourpre, Cyan, Vert  – Commuté (2 secondes)

14

101110

Pourpre, Cyan, Vert  – Commuté (5 secondes)

15

101111

Pourpre, Cyan, Vert  – Commuté (10 secondes)

16

110000

Pourpre, Blanc, Cyan, Vert  – Commuté (10 secondes)

17

110001

Pourpre, Blanc, Cyan, Vert  – Commuté (10 secondes)

18

110010

Pourpre, Blanc, Cyan, Vert  – Commuté (10 secondes)

19

110011

6 couleurs – fondu – (0,5 cycle/minute)

20

110100

6 couleurs – fondu – (1,5 cycle/minute)

21

110101

6 couleurs – fondu – (2,5 cycles/minute)

22

110110

6 couleurs – fondu – (5 cycles/minute)
