Plot
de découplage pour plancher flottant
|
|
|
|
Acoustipad est
un plot élastomère destiné à désolidariser le plancher de la
structure porteuse. L'élasticité
contrôlée du plot associée à la charge du plancher, crée un
complexe masse-ressort très efficace pour absorber les
vibrations.
|
|
|
Principe de fonctionnement:
L'isolation du plancher utilise le principe masse/ressort/masse.
La
dalle flottante constitue la première masse, mise en vibration par l'énergie sonore.
Le
plot, par ses caractéristiques dynamiques, absorbe
la plus grande partie de cette énergie.
Les vibrations résiduelles
transmises à la deuxième masse (la structure porteuse) sont très
faibles et l'énergie induite est insignifiante. |
 |
|
|
Le champ d'application du
plot Acoustipad ne se limite pas aux
planchers flottants. Il sert également à isoler les enceintes
acoustiques, les plate-formes pour batterie, les supports
d'amplificateurs, les estrades etc... |
|
|
|
|

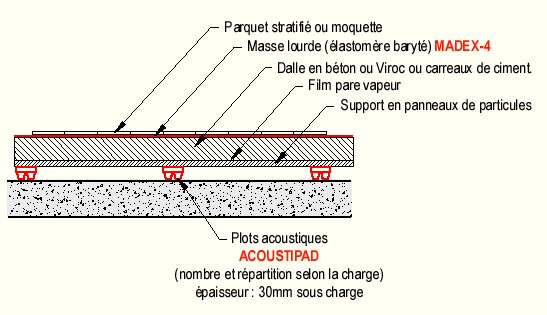

Exemple d'application :
dalle flottante |
|
| Acoustipad
fonctionne dans les deux sens: |
|
 |
 |
Il crée une barrière
efficace à la |
|
propagation des sons émis dans le
local vers la structure porteuse. |
|
Il isole également le local des
vibrations |
|
émises à l'extérieur (trains,
machines, réseau routier). |
|
| L'efficacité d'un
plot de découplage dépend de ses propriétés élastiques, de
son épaisseur et de la surface de contact. |
|
| Pour que le dispositif
fonctionne correctement, le plancher doit posséder une certaine
inertie. Un calcul de charge est donc nécessaire (80kg/plot). |
|
| Efficacité
maxi à partir de 12Hz (1) |
|
|

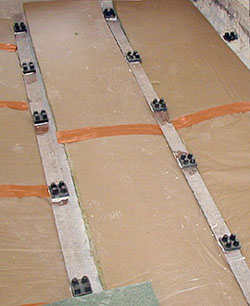

Exemple d'application :
solives métalliques |
|
|
Caractéristiques
techniques : |
|
Isolation aux bruits aériens : 48dB (1)
Isolation aux bruits d'impact : 31dB (2)
Dimensions : 62x62x35mm.
Masse conseillée : 20 à 85kg par plot.
Écrasement sous la charge : 5 à 6 mm.
(1) Pour une masse
plancher de 80kg par plot.
(2) DIN 52210 - @500Hz sans sous-couche.
|
|
 |
|
Fréquence de résonance
en fonction de la charge |
|
|
|
