INSTRUCTIONS
DE MONTAGE
|
|
 |
|
|
|
|
|
Le plafond doit être sain
et capable de soutenir la charge. Faites un essai préalable. Prévoyez également
un espacement des rails en rapport avec la charge. |
|
La tige filetée de 6mm est
maintenue par une cheville à expansion en laiton. Insérer la tige à
travers l'étrier et le ressort, jusqu'à la coupelle. |
|
 |
|
|
|
Vérifier
l'alignement des suspentes, puis engager les étriers dans les rails (F530
ou équivalent). La densité des suspentes dépend de la masse surfacique.
Prévoir une suspente pour 30kg de charge. |
|
|
|
|
|

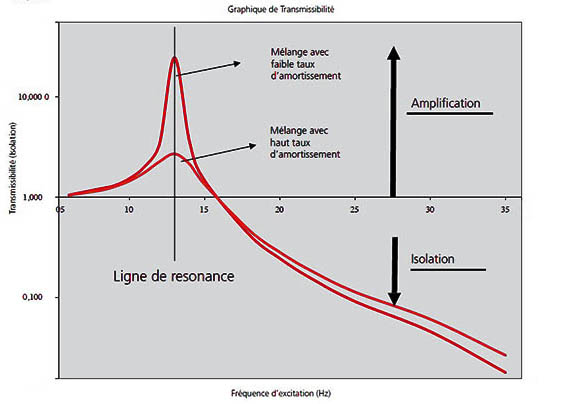

Fréquence de résonance
en fonction de la charge |
|
|
|
|
|
LR-530 |
|
|
CHARGE
(KG)
|
FREQ.
Résonance
(HZ) |
Coefficient
d'amplitude
à la résonance |
Seuil de
découplage
(HZ) |
| 11 |
10 |
3.4 |
17.7 |
| 16 |
8.7 |
3.1 |
14.1 |
| 21 |
6.7 |
3.6 |
12.4 |
| 26 |
6.0 |
3.9 |
11.2 |
| 31 |
5.5 |
4.5 |
10.9 |
|
36
|
4.8 |
4.9 |
9.8 |
| 41 |
4.9 |
4.7 |
9.0 |
|
|
|
|
|
|
L-530 |
|
|
CHARGE
(KG)
|
FREQ.
Résonance
(HZ) |
Coefficient
d'amplitude
à la résonance |
Seuil de
découplage
(HZ) |
| 11 |
21.2 |
2.3 |
37 |
| 16 |
18.7 |
2.4 |
34 |
| 21 |
17.7 |
2.7 |
32 |
| 26 |
14.6 |
2.9 |
27 |
| 31 |
13.0 |
3.6 |
24 |
|
36
|
11.8 |
3.9 |
22 |
| 41 |
10.9 |
3.8 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
