Les
kits de correction
|
|
|
|
|
Produits
par catégorie
|
|
|
 |
 |
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
Akustar
propose plusieurs systèmes d'étanchéité, présentés en
kits, pour vous aider à choisir la solution la mieux adaptée
à votre application selon votre degré d'exigence. Bien
entendu, tous les éléments cités peuvent être acquis séparément. |
|
| Tous les joints
sont auto-extinguibles, certains pouvant recevoir un insert
Intumet qui prolonge la résistance au feu de plusieurs
heures. Le seuil métallique 564 qui équipe tous les modèles
"B" est nécessaire quand le sol est couvert de
moquette ou présente un relief irrégulier. |
|
| Remarques |
|
 Le
renforcement de l'isolation acoustique doit être
abordé de manière globale, en considérant les
performances de toutes les parois. Par exemple, il
est inutile d'installer une porte dotée d'une atténuation
élevée si la paroi sur laquelle elle est installée
présente des performances acoustiques plus faibles.
Pour
obtenir le niveau acoustique requis, il ne suffit
pas que la porte possède de bonnes performances, il
faut également que la mise en oeuvre soit
correctement réalisée, notamment en ce qui
concerne la liaison du bâti avec le mur.
Zero
International ne garantit pas les performances
acoustiques des systèmes d'étanchéité lorsque
ceux-ci sont associés à des joints d’origine
différente.
Le
seuil 564 n'est pas autorisé dans les lieux
recevant du public tels les discothèques, les
salles de spectacle, les écoles, les hôpitaux et
de manière générale, les lieux où la
concentration est supérieure à 25
personnes.
|
|
|
|
|
Longueurs
standard
|
| Les
barres sont livrées en longueur de 610,
752, 812, 914, ou 1067mm. |
| Elles
peuvent être recoupées de 127mm au
maximum sans gêner le mécanisme. La
longueur utile s'obtient en mesurant la
largeur visible du vantail fermé moins
3mm. |
|
|
Performances |
| Question
fréquemment posée : "Quelle atténuation
du bruit vais-je obtenir en installant
tel kit ou tel autre ?" |
| L'isolation
dépend grandement des caractéristiques
du vantail et du soin apporté au
montage de la porte. Nos systèmes améliorent
grandement les performances en
supprimant les fuites, mais ils ne les
supplantent pas. |
| En bas
de cette page, vous trouverez un tableau
chiffré vous donnera les performances
de nos différents systèmes en fonction
de l'indice du vantail donné par le
fabricant (voir
guide de choix). |
|
|
|
|
|
|
Comment
choisir ?
Conseils de pose
|
|

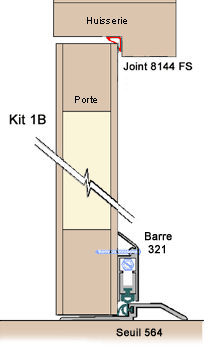

Kits
1A et 1B |
|
Avec
une barre à guillotine 321 et un joint à double effet
8144, le Kit 1A présente des performances acoustiques et
une fiabilité mécanique supérieures à la plupart des
systèmes courants.
Le
joint souple est destiné à remplacer un joint d'origine
insuffisant ou défectueux ou encore à équiper les bâtis
qui n'en possèdent pas.
Ce
kit satisfait à la plupart des applications domestiques
dans les locaux d'habitation, pour isoler une chambre
d'une pièce à vivre par exemple.
Le kit 1B reçoit un seuil 564 en aluminium rigide,
formant une butée munie d'un joint supplémentaire, pour
une isolation renforcée.
|
|
|
|
|
|
|
Comment
choisir ?
Conseils de pose
|
|

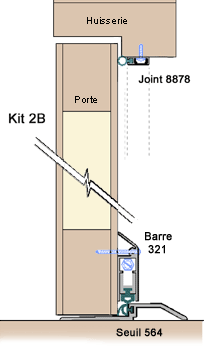

Kits
2A et 2B
|
|
Les
kits 2A et 2B utilisent également une barre 321, mais le
joint souple 8144 est remplacé (ou complété) par un
joint mécanique 8878.
Ces
kits s'adressent aux professions libérales où la
confidentialité des conversations doit être préservée.
Il convient pour les cabinets médicaux, les bureaux
d'avocats, les notaires...
La
version 2B inclut un seuil 564 dont le joint creux en néoprène
améliore encore l'isolation de l'ensemble.
Panneau recommandé : porte en bois, plane, qualité palière,
33dB AC2.
|
|
|
|
|
|
|
Comment
choisir ?
Conseils de pose
|
|

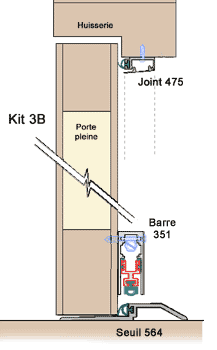

Kits
3A et 3B
|
|
Utilisez
le kit 3A ou 3B pour isoler une pièce du trafic routier,
équiper un hôtel ou une salle de télévision.
Le
joint mécanique 475 comporte un profil creux en D muni
d'une languette souple. A la fermeture, le panneau écrase
la languette puis comprime le joint. Les vis de fixation
sont dissimulées dans une goulotte qui peut également
abriter un câble.
La
barre automatique fournie est le modèle 351 pour montage
en saillie. Comme pour les kits précédents la version B
reçoit un seuil 564.
|
|
|
|
|
|
|
|
Comment
choisir ?
Conseils de pose |
|

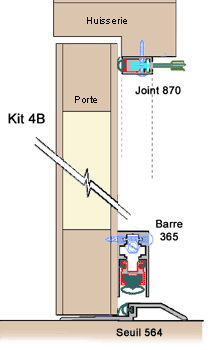

Kits
4A et 4B
|
|
Pour
un home-cinéma, une salle de musique, un studio de
radiodiffusion ou un home studio, préférez les kits 4.
La
barre d'obturation est un modèle professionnel 365, réputé
pour son isolation renforcée et son exceptionnelle
robustesse. Elle comporte un joint creux en néoprène et
deux joints internes. La course dépasse 16mm et le joint
creux peut recevoir un insert résistant au feu, efficace
pendant plusieurs heures.
Le
bâti de la porte reçoit un joint périphérique 870 muni
d'un profil mobile en aluminium rigide. Le joint réglable
permet de compenser les écarts de planéité du battant
qui peuvent évoluer avec le vieillissement des matériaux.
Panneau conseillé : porte acoustique stable 38dB ou
43dB, (Huet, Malerba).
|
|
|
|
|
|
|
|
Comment
choisir ?
Conseils de pose |
|

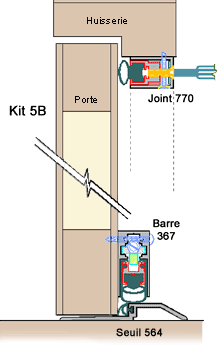

Kits
5A et 5B
|
|
Solution
professionnelle pour les studios d'enregistrement ou de répétition.
Convient pour des vantaux en bois de 43dB et plus.
Les
kits 5 utilisent une barre 367 et un joint périphérique
770. Le mécanisme de la barre comporte un axe en acier et
plusieurs aimants pour une plus grande précision du
mouvement quasi-inusable. Le joint abrite deux bulles
superposées et habille entièrement la partie mobile. Il
peut recevoir un insert intumescent anti-feu.
L'axe
mobile du profil 770 permet d'adapter la pression du joint
creux en néoprène à la planéité du panneau. Le corps
en aluminium rigide abrite deux joints secondaires pour
parfaire l'étanchéité. La bulle peut également
recevoir un insert anti-feu.
|
|
|
|
|
|
Guide
de solutions |
|
|
| Indice |
Matériau |
Joint |
Barre |
Seuil
|
Isolement |
Kit |
|
du
vantail
|
Porte |
d'encadrement
|
|
|
dB
|
|
|
| 55 |
Métal |
770 + 119WB |
367 |
564 |
52 |
S-Pro |
| 55 |
Métal |
3708 + 119WB |
365 |
564 |
50 |
|
| 55 |
Métal |
870 + 119WB |
365 |
564 |
49 |
S-Pro |
| 51 |
Métal |
770 + 119WB |
367 |
564 |
48 |
S-Pro |
| 51 |
Métal |
3708 + 119WB |
365 |
564 |
47 |
|
| 43 |
Bois
pleine |
770 |
367 |
564 |
41 |
5B |
| 43 |
Bois
pleine |
770 |
367 |
Aucun* |
40 |
5A |
| 43 |
Bois
pleine |
870 |
365 |
564 |
39 |
4B |
| 43 |
Bois
pleine |
870 |
365 |
Aucun* |
38 |
4A |
| 41 |
Bois
pleine |
870 |
365 |
564 |
37 |
4B |
| 41 |
Bois
pleine |
870 |
365 |
564 |
36 |
4A |
| 38 |
Bois
pleine |
485 |
365 |
564 |
34 |
3B |
| 38 |
Bois
pleine |
485 |
365 |
Aucun* |
33 |
3A |
| 38 |
Bois
pleine |
8878 |
321 |
564 |
32 |
2B |
| 38 |
Bois
pleine |
8878 |
321 |
564 |
31 |
2A |
| 38 |
Bois
pleine |
8144 |
321 |
564 |
30 |
1B |
| 38 |
Bois
pleine |
8144 |
321 |
Aucun* |
28 |
1A |
| 38 |
Bois
pleine |
926 |
321 |
Aucun* |
27 |
|
| 36 |
Palière |
870 |
365 |
564 |
33 |
|
| 36 |
Palière |
485 |
321 |
564 |
32 |
3B |
| 36 |
Palière |
485 |
321 |
Aucun* |
30 |
3A |
| 36 |
Palière |
8878 |
321 |
564 |
31 |
2B |
| 36 |
Palière |
8878 |
321 |
Aucun* |
29 |
2A |
| 36 |
Palière |
8144 |
321 |
564 |
30 |
1B |
| 36 |
Palière |
8144 |
321 |
Aucun* |
29 |
1A |
| 36 |
Palière |
926 |
321 |
Aucun* |
26 |
|
| 43 |
Bois
pleine |
Aucun |
Aucune |
Aucun* |
18 |
|
|
| *
sans seuil, sur sol plat et lisse. |
|
|
|
|
Visitez
nos solutions S-Pro |
|
|
|
|
|
|
|
